Mit ABAGY können Sie Roboter effizient und einfach einsetzen
roboterschweißen im gewerblichen bau
WERDEN SIE UNABHÄNGIG VOM FACHKRÄFTEMANGEL. NUTZEN SIE ROBOTER 24/7
REVOLUTIONÄRE EFFIZIENZ DES SCHWEIßENS FÜR NICHT-SERIENMÄßIGE PRODUKTIONEN
HOCHQUALITATIVES SCHWEIßEN
Oft sind die Roboterlösungen für Stahlträger auf konkrete bestimmte Produkte begrenzt. Wir bieten Ihnen höhere Flexibilität
Die Produktivität ist 4-mal höher und 2- bis 4-mal günstiger als Handarbeit
Unsere Roboter erhöhen nicht nur die Qualität der Arbeiten, sondern stellen zudem eine zusätzliche Kontrolle der Montagequalität während des Schweißens sicher. Das System warnt nach dem Scannen vor wesentlichen Abweichungen.

MIX VERSCHIEDENER WERKSTÜCKE

Eine Zelle ist für Arbeit mit verschiedenen Werkstücken geeignet.
Sie können alle beliebigen Werkstücke , die in Arbeitsbereich der Roboterzelle passen, fertigen

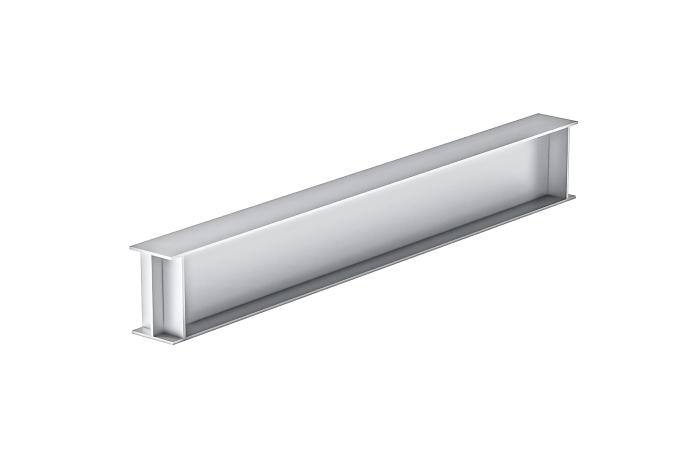

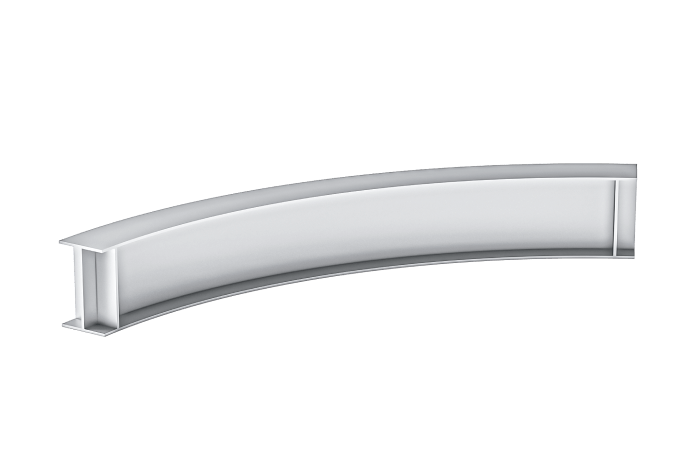

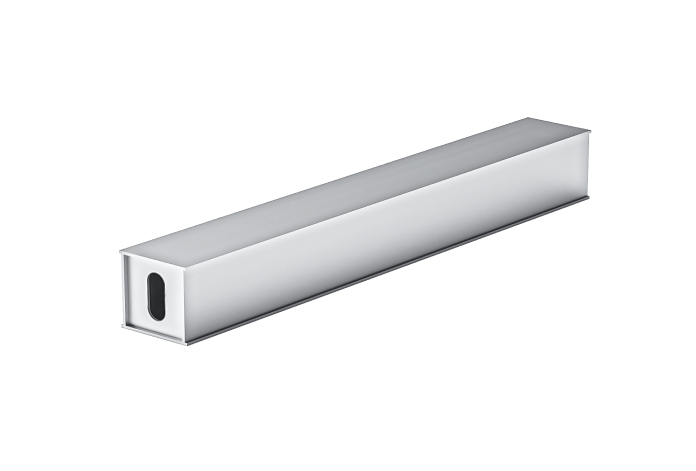

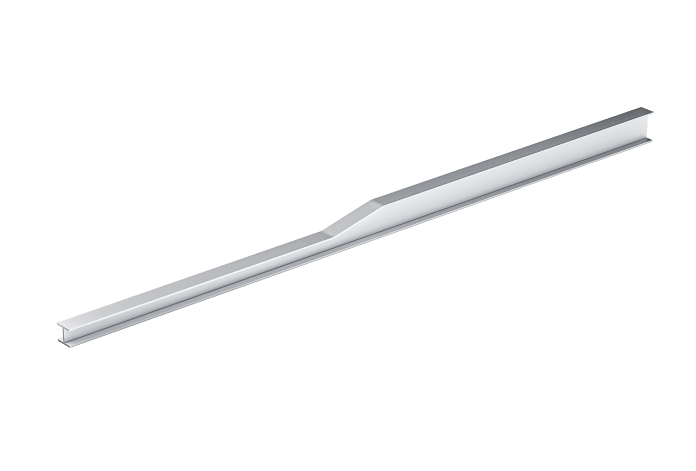

UNTYPISCHE STAHLTRÄGER

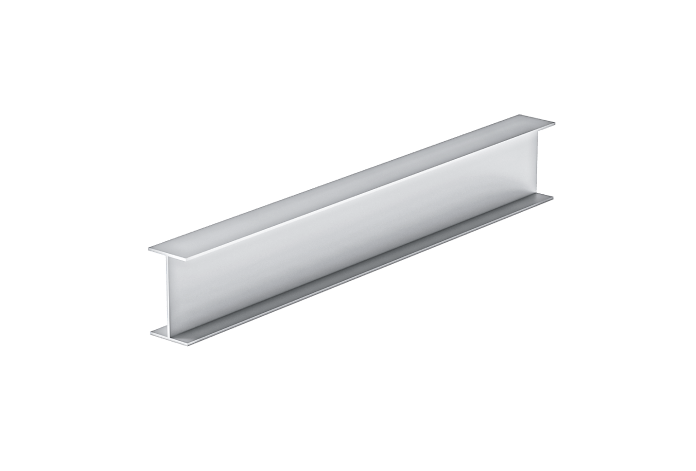

TYPISCHE STAHLTRÄGER

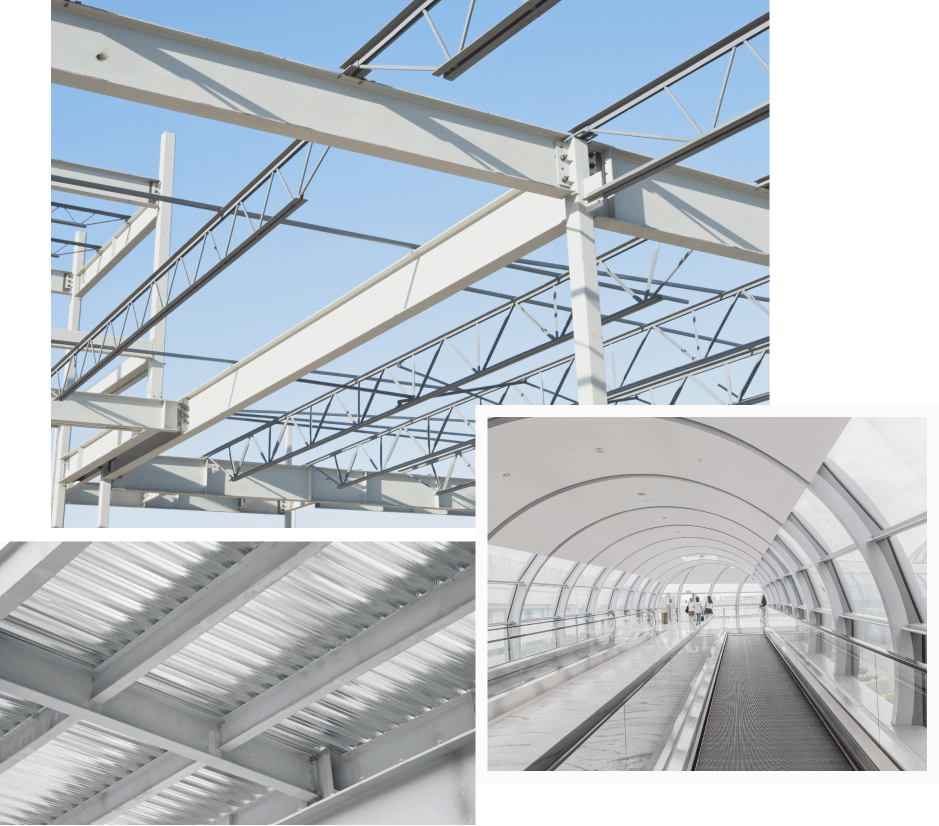

roboter für den gewerblichen bau
automatisches schweißen für den gewerblichen bau
automatisiertes schweißen für den gewerblichen bau
schweißroboterlösungen für den gewerblichen bau
autonomes schweißen für den gewerblichen bau
roboterlösungen für den gewerblichen bau

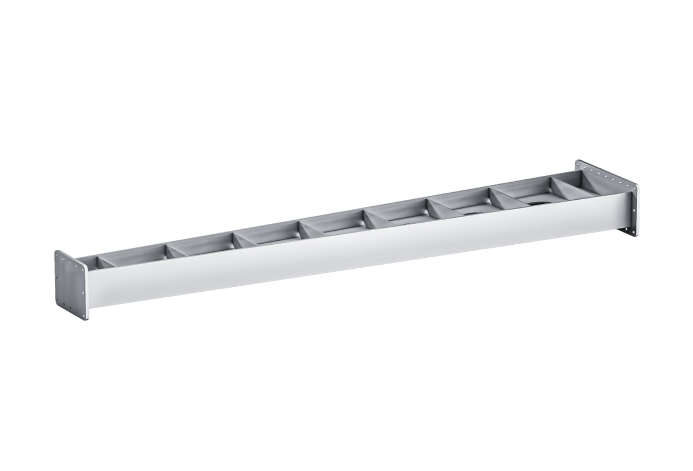

STAHLTRÄGER
Foggy Bottom

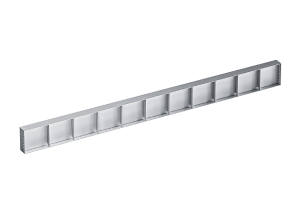

SONSTIGE PRODUKTE
TUNNEL
schweißroboterlösungen für stahlkonstruktionen
automatisiertes schweißen für stahlkonstruktionen
schweißroboterlösungen für selbsttragende konstruktionen
roboterschweißen für selbsttragende konstruktionen
roboterschweißen für stahlkonstruktionen
automatisiertes schweißen von selbsttragenden konstruktionen
schweißroboterlösungen für tunnel und passagen

HOCHQUALITATIVES SCHWEIßEN. KONSTANTE ERGEBNISSE

Verschiedene Arten von Schweißnähten sind möglich
Hier sind einige Beispiele aufgeführt:
Fillet weld
Corner weld
Butt square weld
Butt single V weld
STANDARDSCHWEIßNÄHTE
butt single V weld
kehlnaht
ecknaht
stoßnaht
Corner bevel
outside
Corner flare
bevel outside
Corner bevel
inside
Corner flare
bevel inside
SCHWEIßNÄHTE FÜR ECKSTÖßE
corner flare bevel inside
corner bevel outside
corner flare bevel outside
corner bevel inside
(Beliebige Anzahl der Schichten)
Two passes
Three passes
Six passes
MEHRSCHICHTIGE SCHWEIßNÄHTE
One pass
mehrschichtige schweißnaht - sechs durchgänge
mehrschichtige schweißnaht - ein durchgang
mehrschichtige schweißnaht - zwei durchgänge
mehrschichtige schweißnaht - drei durchgänge

BELIEBIGE KONFIGURATION DER ROBOTERZELLE

KOMPATIBILITÄT MIT GÄNGIGEN HERSTELLERN

Hersteller der Roboter:
Hersteller der Schweißausrüstung:

ABAGY-ROBOTERZELLEN KÖNNEN BELIEBIGE KONFIGURATIONEN HABEN

Unten zeigen wir ein Beispiel der populärsten Lösungen zur Herstellung von Stahlträgern
Rotatoren ermöglichen die Steigerung der Produktivität und die Verkürzung der reinen Schweißzeit für jedes Werkstück . Die Länge der Schienen , Anzahl der Rotatoren und ihre Konstruktion hängen von Ihren Anforderungen ab.
LÖSUNG ZUM SCHWEIßEN VON STAHLTRÄGERN.
1 ROBOTER AUF SCHIENEN MIT ROTATOREN
01
Maße des Arbeitsbereichs:
Maße der Roboterzelle:
/39.4 ft * 4.9 ft * 4.9 ft
12 m * 1.5 m * 1.5 m
/59 ft * 21.3 ft * 10.8 ft
18 m * 6.5 m * 3.3 m
lösung für stahlträger: 1 roboter auf schienen mit rotatoren
Maße:
Maße:
Länge der Schweißnähte:
Länge der Schweißnähte:
Zykluszeit für ein Werkstück:
Zykluszeit für ein Werkstück:
Anzahl der Produkte pro Jahr (bei Tag- und Nachtbetrieb):
Anzahl der Produkte pro Jahr (bei Tag- und Nachtbetrieb):
12 m * 0.93 m* 0.4 m
4.5 m * 0.7 m * 0.7 m
43.5 m / 142.7 ft
18.1 m / 59.4 ft
4.3 Stunden
1.9 Stunden
1 500 Stk.
3 400 Stk.
/39.4 ft * 3.1 ft * 1.3 ft
/14.8 ft * 2.3 ft * 2.3 ft

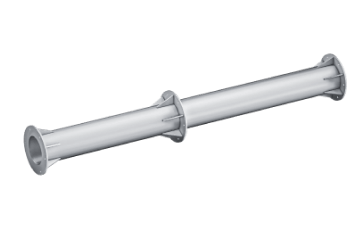

schweißroboterlösungen für rohre
schweißroboterlösungen für stahlträger
Ebenso ist eine Konfiguration ohne Rotatoren möglich.
EINE ERSCHWINGLICHERE VARIANTE.
1 ROBOTER AUF SCHIENEN
02
Maße des Arbeitsbereichs:
Maße der Roboterzelle:
/46 ft * 6 ft * 3.2 ft
14 m * 1.8 m * 1 m
/65.6 ft * 21.3 ft * 10.8 ft
20 m * 6.5 m * 3.3 m
lösung für stahlträger: 1 roboter auf schienen ohne rotatoren

Wie Abagy funktioniert

Einfach zu verwenden. Es sind keine Kenntnisse in Robotik erforderlich.
Hochladen des 3D-Modells
Aufgabenstellung
Beladen des Arbeitsbereiches
Schweißen
1/4
2/4
3/4
4/4
Das 3D-Modell kann aus jedem CAD-Programm exportiert werden.
Festlegen der Reihenfolge der Arbeitsgänge und der Schweißparameter.
Der Bediener platziert das vormontierte Werkstück willkürlich im Arbeitsbereich; es sind keine Referenzpunkte erforderlich.
ABAGY scannt den Arbeitsbereich und passt das Programm automatisch an das reale Werkstück an.

WIRTSCHAFTLICHE VORTEILE

Im Vergleich zum manuellen Schweißen
Ersparnis bei den Schleifarbeiten nach dem Roboterschweißen
30%
10%
Draht-Ersparnis
10%
Gas-Ersparnis
Zusätzliche Ersparnisse dank der Scanner-Erkennung von Montagefehlern vor dem Schweißen
4-fache Produktivitätssteigerung oder mehr
2- bis 4-fache Kostenreduktion
Amortisation: Innerhalb von 1 bis 2 Jahren

Schritt für Schritt Prozess für das Roboterschweißen mit ABAGY

SCHLÜSSELFERTIGE LÖSUNG

ERFAHREN SIE MEHR ÜBER ABAGY’s PRODUKTE
DER HAUPTBESTANDTEIL DER LÖSUNG VON ABAGY IST DIE EINZIGARTIGE SOFTWARE. ABER WIR WISSEN, DASS ES FÜR SIE VIEL BEQUEMER IST, EINE SCHLÜSSELFERTIGE LÖSUNG ZU ERHALTEN.
DESHALB BIETEN WIR DIESE GEMEINSAM MIT UNSEREN PARTNERN AN.
ABAGY’s Plattform für automatische Programmierung
Einsatzbereites Robotersystem
Montage und Inbetriebnahme der Ausrüstung
24/7 technischer Support
Flexible Zahlungsmöglichkeiten
ERGÄNZEND ZUM SCHWEIßEN BIETEN WIR LÖSUNGEN FÜR DAS LACKIEREN, SCHNEIDEN UND SCHLEIFEN AN WEITERE MÖGLICHKEITEN

WEITERE MÖGLICHKEITEN

Alles, was Sie brauchen, ist maschinelles Sehen und unsere Software
